Prinsip kerja layar getar melingkar terutama melibatkan getaran yang dihasilkan oleh motor getar, serta proses pergerakan dan penyaringan material pada layar. Di bawah ini penjelasan detail mengenai prinsip kerja layar getar berbentuk lingkaran:
1. Sumber Getaran dan Pembangkit Getaran
- Sumber Getaran: Sumber getaran dari layar getar melingkar biasanya berupa motor getar atau eksitasi. Perangkat ini ditenagai oleh motor untuk menghasilkan gerakan rotasi.
- Pembangkitan Getaran: Ketika blok eksentrik dari motor getar atau eksiter berputar, gaya sentrifugal dihasilkan. Gaya sentrifugal ini diubah menjadi gaya getaran pada arah aksial vibrator dan diteruskan ke layar. Secara khusus, motor menggerakkan blok eksentrik eksitasi melalui sabuk-V, menghasilkan putaran kecepatan tinggi, yang menggairahkan kotak layar untuk menghasilkan gerakan melingkar dengan amplitudo tertentu.
2. Kotak Layar dan Pergerakan Material
- Pergerakan Kotak Layar: Di bawah aksi gaya getaran, kotak layar bergerak dalam gerakan melingkar terus menerus. Gerakan ini menyebabkan material pada permukaan layar mengalami impuls terus menerus sehingga terjadi gerakan melempar.
- Pergerakan Material: Material terkena impuls yang ditransmisikan oleh kotak layar pada permukaan layar miring, menghasilkan gerakan melempar terus menerus. Hal ini menyebabkan material menggelinding dan memantul pada permukaan layar, bersentuhan penuh dan bertabrakan dengannya.
3. Proses Penyaringan dan Efek Penilaian
- Proses Penyaringan: Saat material bertemu dengan permukaan layar, partikel yang lebih kecil dari lubang layar melewati layar, sementara partikel yang lebih besar tetap berada di atas layar. Saat proses penyaringan berlanjut, material secara bertahap dipisahkan menjadi tingkatan ukuran partikel yang berbeda.
- Efek Penilaian: Layar getar melingkar dapat mengklasifikasikan material berdasarkan ukuran partikel. Dengan mengatur bukaan dan sudut kemiringan layar, keakuratan pemisahan material dapat dikontrol.

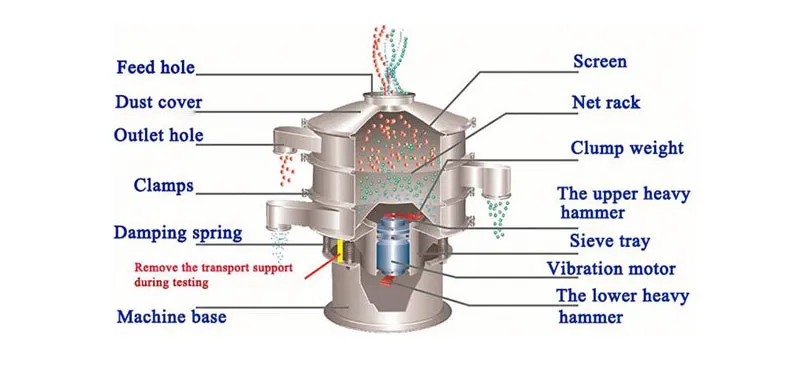

4. Karakteristik dan Komponen Struktural

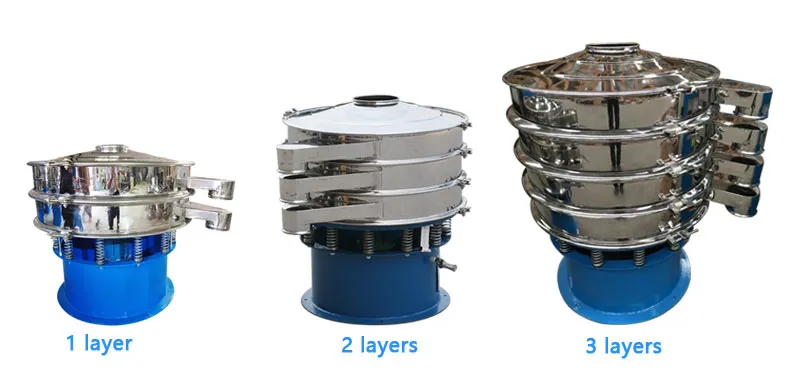

- Karakteristik Struktural: vibrator biasanya dipasang di bagian bawah kotak layar dan dihubungkan ke permukaan layar melalui poros. Permukaan layar menggunakan desain jaring multi-lapis, dan layar dengan ukuran partikel berbeda dapat dipasang sesuai kebutuhan. Selain itu, perangkat suspensi dan pegas digunakan untuk menopang kotak layar dan mengurangi dampak getaran pada peralatan.
- Komponen: Layar getar melingkar biasanya terdiri dari layar, alas, vibrator, perangkat suspensi, pegas, dan bagian lainnya. Layar adalah komponen kunci dalam proses penyaringan, dan pemilihan material serta bukaannya secara langsung memengaruhi efek penyaringan.
5. Bidang Aplikasi dan Keunggulannya
- Bidang Aplikasi: Layar getar melingkar banyak digunakan di berbagai bidang seperti pengolahan makanan, bahan kimia, farmasi, bahan bangunan, metalurgi, dan pertambangan. Mereka sangat cocok untuk menyaring dan menilai bahan granular.
- Keuntungan: Layar getar melingkar melakukan pemisahan ukuran partikel melalui lintasan gerakan tiga dimensi, membuatnya jauh lebih efisien dibandingkan layar getar dua dimensi tradisional. Karena area penyaringannya yang besar dan frekuensi getarannya yang tinggi, ia dapat menyaring material dalam jumlah besar dengan cepat dan efisien.
Singkatnya, prinsip kerja layar getar melingkar melibatkan penggunaan gaya getaran yang dihasilkan oleh motor getar atau eksitasi untuk menggerakkan kotak layar dalam gerakan melingkar, menyebabkan material terus menerus terlempar ke permukaan layar, sehingga mencapai penyaringan dan penilaian yang efektif. Efisiensi penyaringan dan kemampuan penilaiannya yang tinggi membuat layar getar melingkar banyak digunakan di banyak industri.
